Optimización del Flujo de Aire Frío

Cuando estamos en casa, pasando una cruda noche de invierno y tenemos frío, subimos la temperatura de la calefacción, y si seguimos con frío, encendemos otro otra estufa más..... y así seguimos, pero nos ponemos a pensar porque ? Analizamos por donde está entrando el frío? Quizás poniendo un burlete en el marco de la ventana o colocar una ventana doble resuelve el problema sin tener que consumir mas calorías para aclimatar.

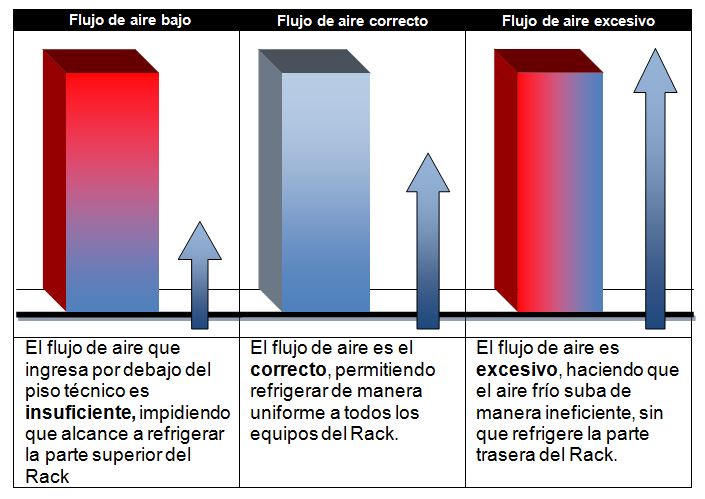

Lo mismo ocurre en los Data Centers. No siempre que se detectan problemas de temperaturas la solución es bajar la temperatura del CRAC. El problema también puede ser la presión de aire. Por lo tanto aumentar o reducir la velocidad de circulación del aire frío puede ser la solución óptima. En los diseños donde el aire frío ingresa por debajo del piso técnico, el pasillo frío debe estar libre de obstrucciones, permitiendo una circulación libre. Es por ello que los cables de alimentación y comunicaciones deberán pasar por debajo del pasillo caliente.

Para asegurar la correcta refrigeración de los equipos, una de las claves está en descargar la cantidad justa de aire frío, dirigida hacia la fuente de calor, mediante rejillas en el piso técnico o por ventilación superior.
En el caso del piso técnico, se produce un cambio de presión dentro del piso falso, comparado con la presión externa. En función de este diferencial, aumenta o disminuye la velocidad de giro de los ventiladores EC de los climatizadores. En caso de tener un solo un pasillo frío encapsulado, se mide el diferencial de presión del interior del pasillo con la sala, usando esta señal para regular la velocidad de giro de los ventiladores.
En el piso del pasillo encapsulado están los elementos de control de caudal de aire frío, en función de la temperatura dentro de los Rack. La presión en el interior del pasillo encapsulado no debe superar un valor máximo para no exigir a los ventiladores en el interior de los servidores. En caso de tener múltiples pasillos encapsulados, se instala una regulación por pasillo y una de presión general del
piso falso. Al reducir el caudal de aire a la mitad, el consumo eléctrico es mucho menor. A mayor velocidad de circulación del aire, menor presión estática en las placas perforadas más cercanas a la unidad CRAC. Dicho control asegura que el aire sea el justo y necesario, permitiendo un ahorro significativo en el consumo eléctrico de los ventiladores. A continuación, se pueden ver las diferencias que existen entre un flujo correcto de aire y otros incorrectos.

El control de presión en pasillo frío encapsulado asegura que el aire fluya correctamente y se mantenga separado el frío del caliente, asegurando que el aire caliente reingrese a la unidad de enfriamiento sin pérdidas. De ser posible es recomendado mover la refrigeración más cerca de la carga, lo que permitirá ahorrar en potencia total de ventilación y proporcionará un tiempo de reacción más rápido si varían las cargas de los equipos en los Racks.



La eliminación del aire caliente puede estar provista por canalizaciones especiales ubicadas en el techo, que pueden ser selladas o no, ya que el aire caliente siempre tiende a subir a fin de permitir la expulsión de ese aire caliente hacia el exterior o para volver a introducirlo en la unidad CRAC. Si la temperatura de salida del aire caliente aumenta al reingresar a la unidad CRAC, el esfuerzo para
enfriarlo será mayor, y viceversa. Por otro lado, existe un problema frecuente en los Data Centers, ya que muchas veces se mueven equipos de un Rack a otro, dejando espacios libres y no se toman medidas para evitar la recirculación de aire caliente hacia el frente del Rack.
Instalado paneles ciegos (o también llamados de obturación) se impide que el aire caliente recircule hacia la parte delantera del Rack donde se encuentra la toma de aire frío para los equipos, haciendo un buen aprovechamiento de la capacidad de refrigeración



La clave es encontrar un equilibrio justo para tener la humedad en un rango óptimo. Los paneles ciegos en los Racks ayudan a disminuir la circulación del aire, manteniendo los pasillos fríos y calientes separados.


sábado, 11 de julio de 2015

Diseño de pasillos y más.....


Han pasado más de 22 años desde que el Dr Robert Sullivan creó por primera vez el diseño de pasillo frío/pasillo caliente mientras trabajaba en como investigador para los laboratorios de IBM.
Años después formalizaría ese diseño para luego convertirlo prácticamente en un standard indiscutible al día de la fecha. En su trabajo "Alternating cold and hot aisles provides more reliable cooling for server farms" publicado en 2002 se explican como ubicar y orientar los racks en el Data Center para optimizar el uso de los sistemas de enfriamiento.

El diseño y la ubicación de los Racks dentro del área del Data Center es vital para lograr una optimización de eficiencia en la refrigeración.
Los Racks deben estar todos alineados formando pasillos opuestos unos con otros, enfrentando la parte delantera de una fila con la parte delantera de la otra. De esa forma, quedan diseñados pasillos intercalados: uno frío y uno caliente, alternadamente. El pasillo por donde sale el aire caliente de los Racks deberá estar en forma opuesta a la siguiente fila. Los equipos toman el aire frío por la parte frontal y expulsan el aire caliente por la parte trasera.



En el gráfico, se muestra la disposición de los pasillos. El pasillo frío se encuentra refrigerado por el aire que ingresa por el frente de los Racks a través de las rejillas de ventilación (que pueden venir por debajo del piso técnico y de alimentación superior), y luego el aire caliente es expulsado por la parte trasera de los Racks, para reingresar a las unidades de enfriamiento, también conocidas como  CRAC (Computer Room Air Conditioning).
En estos dispositivos, monitorean y mantienen controlada tanto la temperatura como la humedad dentro del Data Center. Poseen una entrada por donde ingresa el aire caliente y una salida por donde expulsa el aire frío. Las unidades de enfriamiento deben estar coordinadas entre sí de forma tal que funcionen de modo sincronizado, haciendo un esfuerzo cooperativo, y donde la distribución de la carga es equitativa, maximizando así la vida útil de los componentes y balanceando la energía consumida.

Si estamos armado un Data Center desde cero, la mejor estrategia de optimización de espacio es inversa a la lógica convencional de diseñar primero las paredes, las columnas y puertas en un espacio vacío que luego será amoblado con cientos de equipos computacionales. Es decir, lo que se debería hacer en primer lugar, es diseñar la disposición de los Racks, ubicación de pasillos (fríos y calientes), equipos de refrigeración, etcétera.  Una vez dispuesto el diseño de la distribución de todos los elementos, es el momento de colocar las paredes, puertas y columnas en el plano. De esta forma, se logrará un máximo aprovechamiento del espacio físico, evitando así espacios muertos inutilizables.
Para tener un mejor rendimiento en los equipos de aire acondicionado, hay que disminuir el consumo eléctrico y mantener la temperatura controlada. Se recomienda hacer una aislación completa entre los pasillos, ya sea al comienzo o al final de los Racks, colocando puertas para poder acceder al pasillo aislado. Dicha separación de pasillos impide que el aire se mezcle, mejorando la temperatura y disminuyendo el consumo.

Sobre la base de las recomendaciones de la norma TIA/EIA-942, los pasillos fríos deben tener 1,20 m de ancho (hasta 0,9 es aceptado), y deberán tener una temperatura no mayor a los 25°C. Por otra parte, los pasillos calientes deben tener 0,9 m de ancho (hasta 0,6 es aceptado), funcionando a una temperatura que puede oscilar entre 36°C y 47°C, dependiendo de la carga y el uso de los Racks en ese pasillo.

En próximos artículos hablaremos de la importancia de la circulación del flujo del aire entrante y saliente.



.

lunes, 23 de febrero de 2015

El incremento en la densidad de los Data Centers

Uno de los mayores desafíos que enfrentan los responsables de los Data Centers es el aumento de la densidad de consumo kW por rack, ya que por un lado requieren se mayor suministro eléctrico y al mismo tiempo se genera más calor en la misma superficie, debido a las tendencias de optimización que evolucionan permanentemente.
El motor impulsor principal de esos cambios es el avance tecnológico de los componentes de los servidores (en especial procesadores y memorias). Hoy en día existen dispositivos con mayores prestaciones, que funcionan en espacio mas reducido, pero que generan más calor en comparación con el espacio que ocupaban los mismos equipos un tiempo atrás.
Otro actor importante que tomó un rol protagónico hace ya unos años es la virtualización, que permite aprovechar los recursos ociosos.

Para poner un ejemplo, para realizar tareas de procesamiento centralizado 2005 un Data Center tradicional con 315 servidores de 2U cada uno requería unos 15 racks en promedio y podría tener un consumo promedio total de 4 kW por rack. Actualmente esa misma capacidad de cálculo puede ser reemplaza por 21 servidores que ocupan un solo rack, pero que tiene un consumo de 11 kW por rack

A medida que pasan los años, se produce una reducción de la superficie ocupada dentro del Data Center, eso hace que también aumente la densidad de cables por cada rack, y la capacidad de enfriamiento debe ser superior, ya que la densidad del calor generado tiene más concentración.
Si bien el costo de la inversión inicial del nuevo equipamiento puede ser elevado, se deben evaluar cuáles son los costos totales asociados al su funcionamiento a lo largo de la vida útil, ya que las capacidades de los procesadores aumentan permanentemente. La clave es encontrar el punto de equilibrio entre la inversión, la vida útil proyecta, el TCO y la disponibilidad deseada, para renovar los equipos periódicamente, y así producir ahorros a mediano o largo plazo

Uno de los primeros pasos que se debe seguir cuando se releva información sobre el Data Center ya existente o próximo a construir, es la definición del consumo de kW/rack actual, y el estimado para los próximos años. De esa forma, se determinará la densidad de calor generado por rack medido en kW, lo cual no es una tarea sencilla ya que no todos los rack tiene el mismo consumo, por ejemplo los equipos te comunicaciones, red, telefonía generan muy poco calor. Por el contrario, los servidores, que tienen muchos procesadores en un espacio reducido generarán más calor. Por eso, hay que identificar los distintos consumos por rack.
Luego de tener una clara definición de cuánto calor genera cada rack, hay que establecer la estrategia de refrigeración. En particular, al momento de la ubicación, conviene definir diferentes tipos de zonas o identificar posibles riesgos. Una vez efectuado esto, también es necesario saber la densidad de calor generado kW/m2 y la densidad promedio kW sobre la superficie total del Data Center. Esa información nos ayudará a definir la estrategia de refrigeración que elegiremos.

En los Data Centers actuales es común encontrar racks que tiene un consumo de 20 kW o más. Esta es una tendencia en aumento a partir del año 2004 con la aparición de servidores de 1U y los servidores Blade

Clasificación según el consumo promedio por Rack:
  • Densidad baja (tradicional): 1 a 3 kW
  • Densidad moderada (promedio actual):  3 a 8 kW (hasta 2 servidores Blade)
  • Densidad media (tendencia): 9 a 14 kW (hasta 3 servidores Blade)
  • Densidad alta: 15 a 20 kW (hasta 4 servidores Blade)
  • Densidad extrema: más de 20 kW
Si bien la virtualización simplifica la tarea de los administradores de los servidores, y permite agilizar el área de IT con menores costos, para los responsables de la infraestructura de los Data Centers es un arma de doble filo, ya que para aprovechar la solución mencionada de forma ideal, se deberá reemplazar el hardware existente, comprando equipos más potentes y pequeños, que también generan más calor en una superficie menor. Además, éstos pueden requerir actualización en la infraestructura de red ya que en estas soluciones requieren redes de alta velocidad y grandes capacidades de almacenamiento para aprovechar todas las ventajas que ofrecen los productos.


Con el aumento de la concentración de la cantidad de cables que entran y salen a cada rack, es fundamental tenerlos prolijamente ordenados para que el flujo de aire no se vea obstruido y se dificulte el correcto flujo de circulación de aire frío y aire caliente.
